Linux驱动学习日记(12) 字符设备驱动

应用程序和驱动的交互原理

在 linux 中，驱动可以获取外设（传感器）数据、控制外设。Linux 驱动编译既要写一个驱动，也要写一个简单的测试应用程序，在 Linux 中，驱动和应用是完全分开的。
Linux 中分用户空间和内核空间，Linux操作系统的内核和驱动程序运行在内核空间，应用程序运行在用户空间。应用程序想要访问内核资源，有三种方法：系统调用、异常（中断）、陷入。
应用程序不会直接调用系统调用，而是通过 API 函数来间接调用系统，unix 类操作系统中最常用的编程接口是 POSIX。应用程序使用 open 函数打开一个设备文件。每个系统调用有一个调用号。

图 1 地址映射

字符设备驱动框架

在 Linux 中一切皆文件，驱动设备表现就是一个 /dev/ 下的文件，比如 /dev/led，可以通过 open 打开设备，通过write函数向 /dev/led 写数据。编写设备驱动的时候也需要编写驱动对应的 open、close、write 函数。（驱动最终是要被应用调用的，在写驱动的时候需要考虑应用开发的便利性。驱动是分驱动框架的，要按照驱动框架来编写。）

字符设备是 Linux 驱动中最基本的一类驱动，字符设备就是一个一个字节，按照字节流进行读写操作的设备，读写数据十分先后顺序的，比如我们常见的点灯、按键、IIC都是字符设备，这些设备的驱动就叫做字符设备驱动。

字符设备驱动的编写主要就是驱动对应的 open、close、write 等函数，比如应用程序中调用了 open 这个函数，那么在驱动程序中也得有一个名为 open 的函数。每一个系统调用，在驱动中都有与之对应的一个驱动函数，在 Linux 内核文件 include/linux/fs.h 中有个叫做 file_operations 的结构体，此结构体就是 Linux 内核驱动操作函数集合

struct file_operations {
    struct module *owner;
    loff_t (*llseek) (struct file *, loff_t, int);
    ssize_t (*read) (struct file *, char __user *, size_t, loff_t *);
    ssize_t (*write) (struct file *, const char __user *, size_t, loff_t *);
    ssize_t (*read_iter) (struct kiocb *, struct iov_iter *);
    ssize_t (*write_iter) (struct kiocb *, struct iov_iter *);
    int (*iopoll)(struct kiocb *kiocb, struct io_comp_batch *,
            unsigned int flags);
    int (*iterate) (struct file *, struct dir_context *);
    int (*iterate_shared) (struct file *, struct dir_context *);
    __poll_t (*poll) (struct file *, struct poll_table_struct *);
    long (*unlocked_ioctl) (struct file *, unsigned int, unsigned long);
    long (*compat_ioctl) (struct file *, unsigned int, unsigned long);
    int (*mmap) (struct file *, struct vm_area_struct *);
    unsigned long mmap_supported_flags;
    int (*open) (struct inode *, struct file *);
    int (*flush) (struct file *, fl_owner_t id);
    int (*release) (struct inode *, struct file *);
    int (*fsync) (struct file *, loff_t, loff_t, int datasync);
    int (*fasync) (int, struct file *, int);
    int (*lock) (struct file *, int, struct file_lock *);
    ssize_t (*sendpage) (struct file *, struct page *, int, size_t, loff_t *, int);
    unsigned long (*get_unmapped_area)(struct file *, unsigned long, unsigned long, unsigned long, unsigned long);
    int (*check_flags)(int);
    int (*flock) (struct file *, int, struct file_lock *);
    ssize_t (*splice_write)(struct pipe_inode_info *, struct file *, loff_t *, size_t, unsigned int);
    ssize_t (*splice_read)(struct file *, loff_t *, struct pipe_inode_info *, size_t, unsigned int);
    void (*splice_eof)(struct file *file);
    int (*setlease)(struct file *, long, struct file_lock **, void **);
    long (*fallocate)(struct file *file, int mode, loff_t offset,
              loff_t len);
    void (*show_fdinfo)(struct seq_file *m, struct file *f);
#ifndef CONFIG_MMU
    unsigned (*mmap_capabilities)(struct file *);
#endif
    ssize_t (*copy_file_range)(struct file *, loff_t, struct file *,
            loff_t, size_t, unsigned int);
    loff_t (*remap_file_range)(struct file *file_in, loff_t pos_in,
                   struct file *file_out, loff_t pos_out,
                   loff_t len, unsigned int remap_flags);
    int (*fadvise)(struct file *, loff_t, loff_t, int);
    int (*uring_cmd)(struct io_uring_cmd *ioucmd, unsigned int issue_flags);
    int (*uring_cmd_iopoll)(struct io_uring_cmd *, struct io_comp_batch *,
                unsigned int poll_flags);
} __randomize_layout;

在字符设备驱动开发中最常用的就是上面这些函数，关于其他的函数大家可以查阅相关文档。我们在字符设备驱动开发中最主要的工作就是实现上面这些函数，不一定全部都要实现，但是像 open、release、write、read 等都是需要实现的，当然了，具体需要实现哪些函数还是要看具体的驱动要求。

字符设备驱动开发步骤

驱动模块的加载和卸载

Linux 驱动有两种运行方式，第一种就是将驱动编译进 Linux 内核中，这样当 Linux 内核启动的时候就会自动运行驱动程序。第二种就是将驱动编译成模块(Linux 下模块扩展名为.ko)，在 Linux 内核启动以后使用“insmod”命令加载驱动模块。在调试驱动的时候一般都选择将其编译为模块，这样我们修改驱动以后只需要编译一下驱动代码即可，不需要编译整个 Linux 代码。而且在调试的时候只需要加载或者卸载驱动模块即可，不需要重启整个系统。总之，将驱动编译为模块最大的好处就是方便开发，当驱动开发完成，确定没有问题以后就可以将驱动编译进 Linux 内核中，当然也可以不编译进 Linux 内核中，具体看自己的需求。
模块有加载和卸载两种操作，我们在编写驱动的时候需要注册这两种操作函数，模块的加载和卸载注册函数如下：

module_init(xxx_init); //注册模块加载函数
module_exit(xxx_exit); //注册模块卸载函数

module_init 函数用来向 Linux 内核注册一个模块加载函数，参数 xxx_init 就是需要注册的具体函数，当使用“insmod”命令加载驱动的时候，xxx_init 这个函数就会被调用。module_exit()函数用来向 Linux 内核注册一个模块卸载函数，参数 xxx_exit 就是需要注册的具体函数，当使用“rmmod”命令卸载具体驱动的时候 xxx_exit 函数就会被调用。字符设备驱动模块加载和卸载模板如下所示：

static int __init xxx_init(void)
{
    /* 入口函数具体内容 */
    return 0;
}
/* 驱动出口函数 */
static void __exit xxx_exit(void)
{
    /* 出口函数具体内容 */
    /* 将上面两个函数指定为驱动的入口和出口函数 */
}
module_init(xxx_init);
module_exit(xxx_exit);

第 1 行，定义了个名为 xxx_init 的驱动入口函数，并且使用了“__init”来修饰。
第 7 行，定义了个名为 xxx_exit 的驱动出口函数，并且使用了“__exit”来修饰。
第 12 行，调用函数 module_init 来声明 xxx_init 为驱动入口函数，当加载驱动的时候 xxx_init 函数就会被调用。
第 13 行，调用函数 module_exit 来声明 xxx_exit 为驱动出口函数，当卸载驱动的时候 xxx_exit 函数就会被调用。

驱动编译完成以后扩展名为.ko，有两种命令可以加载驱动模块:insmod和modprobe，insmod是最简单的模块加载命令，此命令用于加载指定的.ko模块，比如加载drv.ko这个驱动模块，命令如下:

insmod drv.ko

insmod 命令不能解决模块的依赖关系，比如 drv.ko 依赖 first.ko 这个模块，就必须先使用 insmod 命令加载 first.ko 这个模块，然后再加载 drv.ko 这个模块。但是 modprobe 就不会存在这个问题，modprobe 会分析模块的依赖关系，然后会将所有的依赖模块都加载到内核中，因此 modprobe 命令相比 insmod 要智能一些。modprobe 命令主要智能在提供了模块的依赖性分析、错误检查、错误报告等功能，推荐使用 modprobe 命令来加载驱动。modprobe 命令默认会去/lib/m odules/<kernel-version>目录中查找模块，比如本书使用的 Linux kernel 的版本号为 4.1.15，因此 modprobe 命令默认会到/lib/modules/4.1.15 这个目录中查找相应的驱动模块，一般自己制作的根文件系统中是不会有这个目录的，所以需要自己手动创建。

驱动模块的卸载使用命令“rmmod”即可，比如要卸载drv.ko，使用如下命令即可：

rmmod drv.ko

字符设备注册与注销

对于字符设备驱动而言，当驱动模块加载成功以后需要注册字符设备，同样，卸载驱动模块的时候也需要注销掉字符设备。字符设备的注册和注销函数原型如下所示:

static inline int register_chrdev(unsigned int major, const char *name, const struct file_operations *fops)
static inline void unregister_chrdev(unsigned int major, const char *name)

register_chrdev 函数用于注册字符设备，此函数一共有三个参数，这三个参数的含义如下：
major：主设备号，Linux 下每个设备都有一个设备号，设备号分为主设备号和次设备号两部分，关于设备号后面会详细讲解。
name：设备名字，指向一串字符串。
fops：结构体 file_operations 类型指针，指向设备的操作函数集合变量。

unregister_chrdev 函数用户注销字符设备，此函数有两个参数，这两个参数含义如下：
major：要注销的设备对应的主设备号。
name：要注销的设备对应的设备名。

一般字符设备的注册在驱动模块的入口函数xxx_init中进行，字符设备的注销在驱动模块的出口函数xxx_exit中进行。在上节示例代码中字符设备的注册和注销，内容如下所示:

static struct file_operations test_fops;

static int __init xxx_init(void)
{
    /* 入口函数具体内容 */
    retvalue = register_chrdev(200, "chrtest", &test_fops);
    if(retvalue < 0)
    {
        /* 字符设备注册失败,自行处理 */
    }
    return 0;
}
/* 驱动出口函数 */
static void __exit xxx_exit(void)
{
    /* 出口函数具体内容 */
    /* 将上面两个函数指定为驱动的入口和出口函数 */
    unregister_chrdev(200, "chrtest");
}
module_init(xxx_init);
module_exit(xxx_exit);

先定义一个 file_operations 结构体的变量 test_fops,就是设备的操作函数集合，只是此时我们还没有初始化 test_fops 中的 open、release 等这些成员变量，所以这个操作函数集合还是空的。然后调用函数 register_chrdev 注册字符设备，主设备号为 200，设备名字为“chrtest”，设备操作函数集合就是第 1 行定义的 test_fops。要注意的一点就是，选择没有被使用的主设备号，输入命令“cat /proc/devices”可以查看当前已经被使用掉的设备号。

实现设备的具体操作函数

file_operations 结构体就是设备的具体操作函数，在上述代码中我们定义了 file_operations 结构体类型的变量 test_fops，但是还没对其进行初始化，也就是初始化其中的 open、release、read 和 write 等具体的设备操作函数。本小节我们就完成变量 test_fops 的初始化，设置好针对 chrtest 设备的操作函数。在初始化 test_fops 之前我们要分析一下需求，也就是要对 chrtest 这个设备进行哪些操作，只有确定了需求以后才知道我们应该实现哪些操作函数。假设对 chrtest 这个设备有如下两个要求：
1、能够对 chrtest 进行打开和关闭操作设备打开和关闭是最基本的要求，几乎所有的设备都得提供打开和关闭的功能。因此我们需要实现 file_operations 中的 open 和 release 这两个函数。
2、对 chrtest 进行读写操作假设 chrtest 这个设备控制着一段缓冲区(内存)，应用程序需要通过 read chrtest 的缓冲区进行读写操作。所以需要实现 file_operations 中的 read 和 write 这两个函数。

// 打开设备
static int chrtest_open(struct inode *inode, struct file *filp)
{
    // 用户实现具体功能
    return 0;
}
// 从设备读取
static ssize_t chrtest_read(struct file *filp, char __user *buf, size_t cnt, loff_t *offt)
{
    // 用户实现具体功能
    return 0;
}
// 向设备写入
static ssize_t chetest_write(struct file *filp, const char __user *buf, size_t cnt, loff_t *offt)
{
    // 用户实现具体功能
    return 0;
}
// 关闭、释放设备
static int chrtest_release(struct inode *inode, struct file *filp)
{
    // 用户实现具体功能
    return 0;
}

static struct file_operations test_fops = {
    .owner = THIS_MODULE,
    .open = chrtest_open,
    .read = chrtest_read,
    .write = chrtest_write,
    .release = chrtest_release,
};

添加 LICENSE 和作者信息

最后我们需要在驱动中加入 LICENSE 信息和作者信息，其中 LICENSE 是必须添加的，否则的话编译的时候会报错，作者信息可以添加也可以不添加。LICENSE 和作者信息的添加使用如下两个函数：

MODULE_LICENSE("GPL")
MODULE_AUTHOR("HCW")

编写程序

编写设备驱动

新建chrdevbase.c，写入以下内容

#include <linux/module.h>
#include <linux/init.h>
#include <linux/fs.h>
#include <linux/uaccess.h>
#include <linux/slab.h>
#include <linux/device.h>     // 可选，用于自动创建设备节点

#define CHRDEVBASE_MAJOR    200             // 主设备号
#define CHRDEVBASE_NAME     "chrdevbase"    // 设备名

static char readbuf[100];       // 读缓冲区
static char writebuf[100];      // 写缓冲区
static char kerneldata[] = {"kernel data!"};

// 打开设备
static int chrdevbase_open(struct inode *inode, struct file *filp)
{
    return 0;
}
// 读取数据
static ssize_t chrdevbase_read(struct file *filp, char __user *buf, size_t cnt, loff_t *offt)
{
    int retvalue = 0;

    memcpy(readbuf,kerneldata,sizeof(kerneldata));
    retvalue = copy_to_user(buf,readbuf,cnt);
    if(retvalue == 0)
    {
        printk("kernel senddata ok!\r\n");
    }else{
        printk("kernel senddata failed!\r\n");
    }
    return 0;
}
// 向设备写数据
static ssize_t chrdevbase_write(struct file *filp, const char __user *buf, size_t cnt, loff_t *offt)
{
    int retvalue = 0;
    retvalue = copy_from_user(writebuf, buf, cnt);
    if(retvalue == 0){
         printk("kernel recevdata:%s\r\n", writebuf);
    }
    else
    {
         printk("kernel recevdata failed!\r\n");
    }
    return 0;
}

static int chrdevbase_release(struct inode *inode, struct file *filp)
{
    return 0;
}

static struct file_operations test_fops = {
    .owner = THIS_MODULE,
    .open = chrdevbase_open,
    .read = chrdevbase_read,
    .write = chrdevbase_write,
    .release = chrdevbase_release,

};

static int __init chrdevbase_init(void)
{
    int retvalue = 0;
    retvalue = register_chrdev(CHRDEVBASE_MAJOR, CHRDEVBASE_NAME, &test_fops);
    if(retvalue < 0){
        printk("chrdevbase driver register failed\r\n");
    }
    printk("chrdevbase_init()\r\n");
    return 0;
}
/* 驱动出口函数 */
static void __exit chrdevbase_exit(void)
{
    unregister_chrdev(CHRDEVBASE_MAJOR,CHRDEVBASE_NAME);
}
module_init(chrdevbase_init);
module_exit(chrdevbase_exit);

MODULE_LICENSE("GPL");
MODULE_AUTHOR("HCW");

编写Makefile

KERNELDIR := /home/hcw/learn/linux-6.1.161
CURRENT_PATH := $(shell pwd)
obj-m := chrdevbase.o
build: kernel_modules
kernel_modules:
    $(MAKE) -C $(KERNELDIR) M=$(CURRENT_PATH) modules
clean:
    $(MAKE) -C $(KERNELDIR) M=$(CURRENT_PATH) clean

参数 filp 有个叫做 private_data 的成员变量，private_data 是个 void 指针，一般在驱动中将 private_data 指向设备结构体，设备结构体会存放设备的一些属性。

chrdevbase read函数，应用程序调用read函数从设备中读取数据的时候此函数会执行。参数buf是用户空间的内存，读取到的数据存储在buf中，参数cnt是要读取的字节数，参数oft是相对于文件首地址的偏移。kerneldata里面保存着用户空间要读取的数据，先将kerneldata数组中的数据拷贝到读缓冲区readbuf 中，通过函数copy_to_user将readbuf 中的数据复制到参数buf中。因为内核空间不能直接操作用户空间的内存，因此需要借助copy_to_user函数来完成内核空间的数据到用户空间的复制。copy_to_user函数原型如下:

static inline long copy_to_user(void __user *to, const void *from, unsigned long n)

chrdevbase_write函数，应用程序调用write函数向设备写数据的时候此函数就会执行。参数buf就是应用程序要写入设备的数据，也是用户空间的内存，参数cnt是要写入的数据长度，参数offt是相对文件首地址的偏移。通过函数copy_from_user将 buf 中的数据复制到写缓冲区 writebuf 中，因为用户空间内存不能直接访问内核空间的内存，所以需要借助函数 copy_from_user 将用户空间的数据复制到writebuf这个内核空间中。

在 Linux 内核中没有 printf 这个函数。printk 相当于 printf 的孪生兄妹，printf 运行在用户态，printk 运行在内核态。在内核中想要向控制台输出或显示一些内容，必须使用 printk 这个函数。不同之处在于，printk 可以根据日志级别对消息进行分类，一共有 8 个消息级别，这 8 个消息级别定义在文件 include/linux/kern_levels.h 里面，定义如下：

#define KERN_SOH "\001"
#define KERN_EMERG KERN_SOH "0" /* 紧急事件，一般是内核崩溃 */
#define KERN_ALERT KERN_SOH "1" /* 必须立即采取行动 */
#define KERN_CRIT KERN_SOH "2" /* 临界条件，比如严重的软件或硬件错误*/
#define KERN_ERR KERN_SOH "3" /* 错误状态，一般设备驱动程序中使用 KERN_ERR 报告硬件错误 */
#define KERN_WARNING KERN_SOH "4"/* 警告信息，不会对系统造成严重影响 */
#define KERN_NOTICE KERN_SOH "5" /* 有必要进行提示的一些信息 */
#define KERN_INFO KERN_SOH "6" /* 提示性的信息 */
#define KERN_DEBUG KERN_SOH "7" /* 调试信息 */

printk(KERN_EMERG "gsmi: Log Shutdown Reason\n");

上述代码就是设置“gsmi: Log Shutdown Reason\n”这行消息的级别为 KERN_EMERG。在具体的消息前面加上 KERN_EMERG 就可以将这条消息的级别设置为 KERN_EMERG。

编写测试 APP

新建 chrdevtestapp.c，输入以下内容

#include "stdio.h"
#include "unistd.h"
#include "sys/types.h"
#include "sys/stat.h"
#include "fcntl.h"
#include "stdlib.h"
#include "string.h"

static char usrdata[] = {"usr data!"};

int main(int argc,char* argv[])
{
    int fd, retvalue;
    char *filename;
    char readbuf[100], writebuf[100];

    if(argc != 3)
    {
        printf("Error Usage!\n");
        return -1;
    }

    filename = argv[1];
    fd  = open(filename, O_RDWR);
    if(fd < 0){
        printf("Can't open file %s\r\n", filename);
        return -1;
    }

    if(atoi(argv[2]) == 1)
    {
        retvalue = read(fd, readbuf, 50);
        if(retvalue < 0){
             printf("read file %s failed!\r\n", filename);
        }else{
            printf("read data:%s\r\n",readbuf);
        }
    }

    if(atoi(argv[2]) == 2){
        memcpy(writebuf, usrdata, sizeof(usrdata));
        retvalue = write(fd, writebuf, 50);
        if(retvalue < 0){
            printf("write file %s failed!\r\n", filename);
        }
    }

    retvalue = close(fd);
    if(retvalue < 0){
        printf("Can't close file %s\r\n", filename);
        return -1;
    }
    return 0;
}

编译后运行测试

加载驱动模块

驱动模块chrdevbase.ko和测试软件chrdevbaseAPP都已经准备好了，接下来就是运行测试。设置好以后启动 Linux 系统，检查开发板根文件系统中有没有“/lib/modules/6.1.161”这个目录，如果没有的话自行创建。注意，“/lib/modules/4.1.15”这个目录用来存放驱动模块，使用 modprobe 命令加载驱动模块的时候，驱动模块要存放在此目录下。“/lib/modules”是通用的，不管你用的什么板子、什么内核，这部分是一样的。不一样的是后面的“6.1.161”，这里要根据你所使用的 Linux 内核版本来设置，比如开发板现在用的是 6.1.161 版本的 Linux 内核，因此就是“/lib/modules/6.1.161”。如果你使用的其他版本内核，比如 5.14.31，那么就应该创建“/ lib/modules/5.14.31”目录，否则 modprobe 命令无法加载驱动模块。将刚刚编译好的驱动模块和可执行文件复制进此文件夹。
使用 insmod 命令加载驱动，然后输入 cat /proc/devices 命令检查有无 chrdevbase,可以看到有。
接下来创建设备节点文件，驱动加载成功需要在/dev 目录下创建一个与之对应的设备节点文件，应用程序就是通过操作这个设备节点文件来完成对具体设备的操作。输入如下命令创建 /dev/chrdevbase 这个设备节点文件：

mknod /dev/chrdevbase c 200 0

其中“mknod”是创建节点命令，“/dev/chrdevbase”是要创建的节点文件，“c”表示这是个字符设备，“200”是设备的主设备号，“0”是设备的次设备号。创建完成以后就会存在/dev/chrdevbase这个文件，可以使用“1s /dev/chrdevbase -1”命令查看，结果如下图

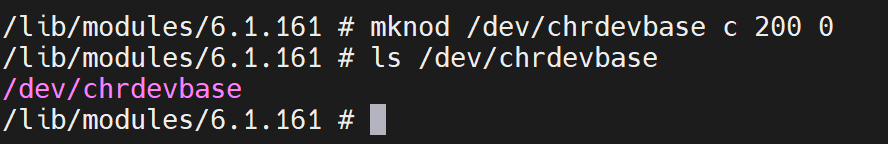

图 2 创建设备节点

现在我们输入如下命令运行测试 APP

./chrdevtestapp /dev/chrdevbase 1

可以看到首先输出“kernel senddata ok!”这一行信息，这是驱动程序中 chrdevbase_read 函数输出的信息，因为 chrdevbaseAPP 使用 read 函数从 chrdevbase 设备读取数据，因此 chrdevbase_read 函数就会执行。chrdevbase_read 函数向 chrdevbaseAPP 发送“kernel data!”数据，chrdevbaseAPP 接收到以后就打印出来，“read data:kernel data!”就是 chrdevbaseAPP 打印出来的接收到的数据。说明对 chrdevbase 的读操作正常。

./chrdevtestapp /dev/chrdevbase 2

可以看到只有一行“kernel recevdata:usr data!”,这个是驱动程序中的chrdevbase_write 函数输出的。chrdevbaseAPP 使用 write 函数向 chrdevbase 设备写入数据 “usr data!”。 chrdevbase write 函数接收到以后将其打印出来。说明对chrdevbase的写操作正常，既然读写都没问题，说明我们编写的 chrdevbase 驱动是没有问题的。

图 3 测试

接下来可以卸载驱动模块，输入如下指令

rmmod chrdevbase.ko

rmmod 只会卸载内核里的驱动代码，不会自动删除 /dev 里的设备节点，需要手动删除。
