Linux驱动学习日记(11) DTS 设备树学习

什么是设备树

设备树(Device Tree)，将这个词分开就是“设备”和“树”，描述设备树的文件叫做 DTS(D evice Tree Source)，这个 DTS 文件采用树形结构描述板级设备，也就是开发板上的设备信息，比如 CPU 数量、内存基地址、IIC 接口上接了哪些设备、SPI 接口上接了哪些设备等等。

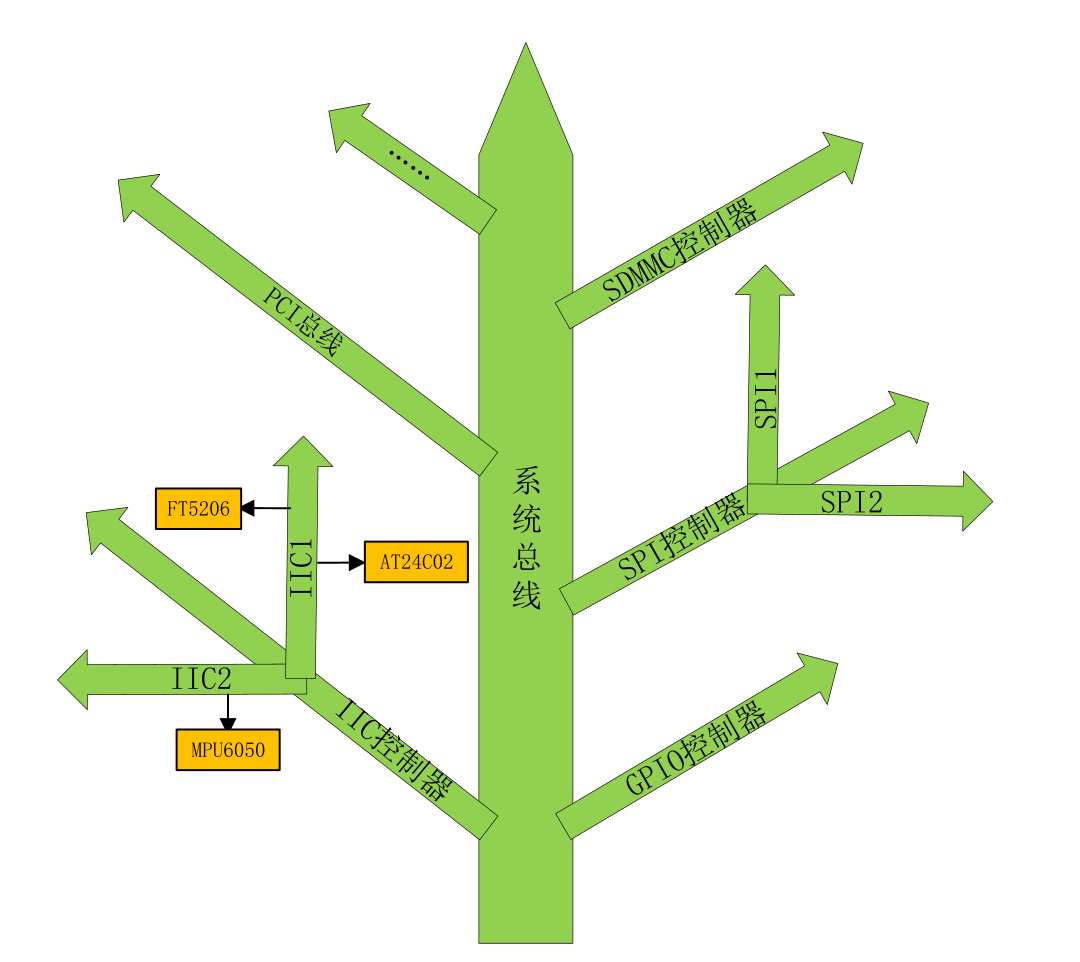

图 1 设备树结构图

在上图中，树的主干就是系统总线，IIC控制器、GPIO控制器、SPI控制器等都是接到系统主线上的分支。IIC控制器有分为IIC1和IIC2两种，其中IIC1上接了FT5206和AT24C02这两个IIC设备，IIC2上只接了MPU6050这个设备。DTS文件的主要功能就是按照上图所示的结构来描述板子上的设备信息。

DTS、DTB 和 DTC

上面说了，设备树源文件的扩展名是.dts，但是我们在前面移植 linux 的时候一直在使用.dtb文件，DTB 是 DTS 编译后生成的文件，而这次编译用到的就是 DTC 工具。

DTS 语法

本节我们以 imx6ull-hcw-emmc.dts 这个文件为例来讲解一下DTS语法。

dtsi 头文件

和 C 语言一样，设备树也支持头文件，设备树的头文件扩展名是 .dtsi。

1 2	#include "imx6ull.dtsi" #include "imx6ull-hcw-emmc.dtsi"

一般.dtsi文件用于描述SOC的内部外设信息，比如CPU架构、主频、外设寄存器地址范围，比如 UART、IC等等。比如imx6ull.dtsi就是描述I.MX6ULL这颗SOC内部外设情况信息的。

设备节点

设备树是采用树形结构来描述板子上的设备信息的文件，每个设备都是一个节点，叫做设备节点，每个节点都通过一些属性信息来描述节点信息，属性就是键一值对，示例代码如下

/ {
    ···
    memory@80000000 {
        device_type = "memory";
        reg = <0x80000000 0x20000000>;
    };

    spi-4 {
        compatible = "spi-gpio";
        pinctrl-names = "default";
        pinctrl-0 = <&pinctrl_spi4>;
        status = "okay";
        gpio-sck = <&gpio5 11 0>;
        gpio-mosi = <&gpio5 10 0>;
        cs-gpios = <&gpio5 7 GPIO_ACTIVE_LOW>;
        num-chipselects = <1>;
        #address-cells = <1>;
        #size-cells = <0>;

        gpio_spi: gpio@0 {
            compatible = "fairchild,74hc595";
            gpio-controller;
            #gpio-cells = <2>;
            reg = <0>;
            registers-number = <1>;
            spi-max-frequency = <100000>;

        };
    };
    ···
};

“/” 是根节点，每个设备树文件只有一个根节点，多个 dtsi 文件中的根节点会合并为一个根节点。

memory 和 spi-4 是两个子节点，在设备树中子节点的命名格式如下

node-name@unit-address

其中 node-name 是节点名字，为 ASCII 字符串，节点名字应该清晰的描述出节点功能。unit-address 一般表示设备的地址或寄存器首地址，如果某个节点没有地址或寄存器的话可以不写。有些节点命名如下：

cpu0:cpu@0

上述命令并不是 “node-name@unit-address” 这样的格式，而是用“：”隔开成了两部分，“：”前面的是节点标签(label)，“：”后面的才是节点名字，格式如下所示：

label: node-name@unit-address

引入label 的目的就是为了方便访问节点，可以直接通过&label 来访问这个节点，比如通过 &cpu0 就可以访问“cpu@0”这个节点，而不需要输入完整的节点名字。再比如节点 “intc:interrupt-controller@00a01000”，节点 label 是 intc，而节点名字就很长了，为“interrupt-controller@00a01000”。很明显通过&intc 来访问“interrupt-controller@00a01000”这个节点要方便很多。

每个节点都有不同属性，不同的属性又有不同的内容，属性都是键值对，值可以为空或任意的字节流。设备树源码中常用的几种数据形式如下所示：

标准属性

节点是由一堆的属性组成，节点都是具体的设备，不同的设备需要的属性不同，用户可以自定义属性。除了用户自定义属性，有很多属性是标准属性，Linux 下的很多外设驱动都会使用这些标准属性，本节我们就来学习一下几个常用的标准属性。

compatible 属性

compatible 属性也叫做“兼容性”属性，这是非常重要的一个属性！compatible 属性的值是一个字符串列表，compatible 属性用于将设备和驱动绑定起来。字符串列表用于选择设备所要使用的驱动程序，compatible 属性的值格式如下所示：

"manufacturer,model"

其中 manufacturer 表示厂商，model 一般是模块对应的驱动名字，比如imx6ull-hcw-emmc.dts中sound节点是I.MX6U-ALPHA开发板的音频设备节点，I.MX6U-ALPHA开发板上的音频芯片采用的欧胜(WOLFSON)出品的WM8960，sound节点的compatible属性值如下：

compatible = "fsl,imx6ul-evk-wm8960","fsl,imx-audio-wm8960";

属性值有两个，分别为“fsl,imx6ul-evk-wm8960”和“fsl,imx-audio-wm8960”，其中“fsl”表示厂商是飞思卡尔，“imx6ul-evk-wm8960”和“imx-audio-wm8960”表示驱动模块名字。sound 这个设备首先使用第一个兼容值在Linux内核里面查找，看看能不能找到与之匹配的驱动文件，如果没有找到的话就使用第二个兼容值查。
一般驱动程序文件都会有一个 OF 匹配表，此 OF 匹配表保存着一些 compatible 值，如果设备节点的 compatible 属性值和 OF 匹配表中的任何一个值相等，那么就表示设备可以使用这个驱动。

model 属性

model属性值也是一个字符串，一般model属性描述设备模块信息，比如名字什么的，比如：

model ="wm8960-audio";

status 属性

status 属性看名字就知道是和设备状态有关的，status 属性值也是字符串，字符串是设备的状态信息，可选的状态如下表所示

值	描述
“okay”	表明当前设备可操作
“disabeled”	表明设备当前是不可操作的，但是在未来可以变为可操作的，比如热插拔设备插入以后。至于 disabled 的具体含义还要看设备的绑定文档。
“fail”	表明设备不可操作，设备检测到了一系列的错误，而且设备也不大可能变得可操作。
“fail-sss”	fail”相同，后面的 sss 部分是检测到的错误内容。

#address-cells 和 #size-cells 属性

这两个属性的值都是无符号 32 位整形，#address-cells 和 #size-cells 这两个属性可以用在任何拥有子节点的设备中，用于描述子节点的地址信息。#address-cells 属性值决定了子节点 reg 属性中地址信息所占用的字长(32 位)，#size-cells 属性值决定了子节点 reg 属性中长度信息所占的字长(32 位)。#address-cells 和 #size-cells 表明了子节点应该如何编写 reg 属性值，一般 reg 属性都是和地址有关的内容，和地址相关的信息有两种：起始地址和地址长度，reg 属性的格式一为：

reg = <address1 length1 address2 length2 address3 length3……>

每个“addresslength”组合表示一个地址范围，其中address是起始地址，length是地址长度，#address-cells表明address这个数据所占用的字长，#size-cells表明length这个数据所占用的字长，比如：

spi4 {
    compatible = "spi-gpio";
    #address-cells = <1>
    #size-cells = <0>;
    gpio_spi: gpio_spi@0 {
        compatible = "fairchild,74hc595";
        reg = <0>;
    };
}
aips3: aips-bus@02200000 {
    compatible = "fsl,aips-bus", "simple-bus";
    #address-cells = <1>;
    #size-cells = <1>;

    dcp: dcp@02280000 {
        compatible = "fsl,imx6sl-dcp";
        reg = <0x02280000 0x4000>;
    };
};

在spi4这个节点中，#address-cells 为1，#size-cells为0，所以 reg 中只有一个值为0，表示在总设备中的片选号。在 aips3 中，#address-cells 和 #size-cells 都被设置成1，reg 中的定义相当于设置了起始地址为 0x02280000，地址长度为 0x4000。

reg 属性

刚刚说过，reg 属性的值一般是(address，length)对。reg 属性一般用于描述设备地址空间资源信息，一般都是某个外设的寄存器地址范围信息。

ranges 属性

ranges 属性值可以为空或者按照(child-bus-address,parent-bus-address,length)格式编写的数字矩阵，ranges 是一个地址映射/转换表，ranges 属性每个项目由子地址、父地址和地址空间长度这三部分组成：

child-bus-address：子总线地址空间的物理地址，由父节点的#address-cells 确定此物理地址所占用的字长。
parent-bus-address：父总线地址空间的物理地址，同样由父节点的#address-cells 确定此物理地址所占用的字长。
length：子地址空间的长度，由父节点的#size-cells 确定此地址长度所占用的字长。

根节点 compatible 属性

每个节点都有 compatible 属性，根节点“/”也不例外，imx6ull-hcw-emmc.dts 文件中根节点的 compatible 属性内容如下所示：

/ {
    model = "Freescale i.MX6 UltraLiteLite 14x14 EVK Board";
    compatible = "fsl,imx6ull-14x14-evk", "fsl,imx6ull";
};

通过根节点的 compatible 属性可以知道我们所使用的设备，一般第一个值描述了所使用的硬件设备名字，比如这里使用的是“imx6ull-14x14-evk”这个设备，第二个值描述了设备所使用的 SOC，比如这里使用的是“imx6ull”这颗SOC。Linux内核会通过根节点的 compatible 属性查看是否支持此设备，如果支持就会启动 Linux 内核。
