Linux驱动学习实战(1) 移植UBoot到SD卡启动

发表于 分类于 ，

干什么

  昨天我跟随着正点原子的教程学习了U-Boot如何移植，今天我决定从官网上下载最新的U-Boot并尝试移植到自己的板子上。访问官网，下载最新版的U-Boot源码压缩包（截止文章创建时是2026.01），拖入虚拟机并解压。（亲测在正点原子提供的16.04下会出许多问题，所以我在下载好编译器后转到了24.04的ubuntu版本运行。）

图 1 文件目录

怎么干

配置 Makefile

  在根目录下的Makefile中添加以下语句，并保存

1
2
ARCH = arm
CROSS_COMPILE = arm-linux-gnueabihf-

尝试编译标准配置

  在根目录下configs文件夹中找到mx6ull_14x14_evk_defconfig，在终端中输入如下命令：

make clean
make mx6ull_14x14_evk_defconfig
make V=1 -j16

  不出意外的话就要出意外了，正点原子提供的编译器版本过老，需要先升级一下。

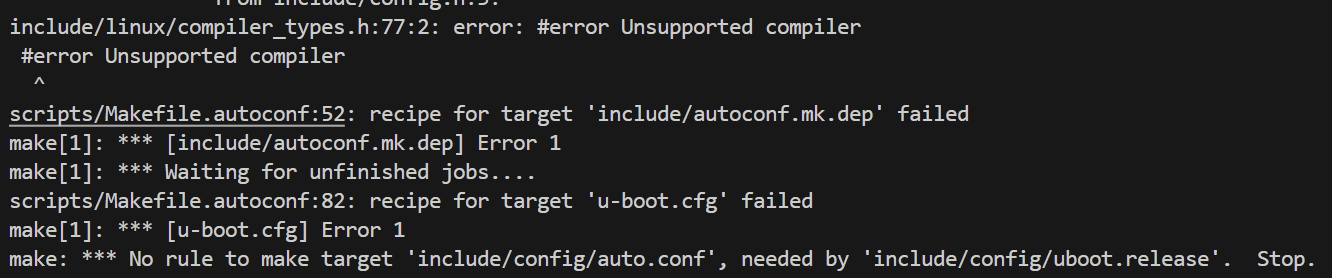

图 2 报错

在网站下载11.2版本的GCC工具链，并在虚拟机中安装。先下载安装包，拖入后解压，将U-Boot根目录下Makefile改为

CROSS_COMPILE = /home/alientek/gcc-arm-11.2-2022.02-x86_64-arm-none-linux-gnueabihf/bin/arm-none-linux-gnueabihf-

再次编译，会报一些无依赖的错误，我们依次安装。最终编译成功

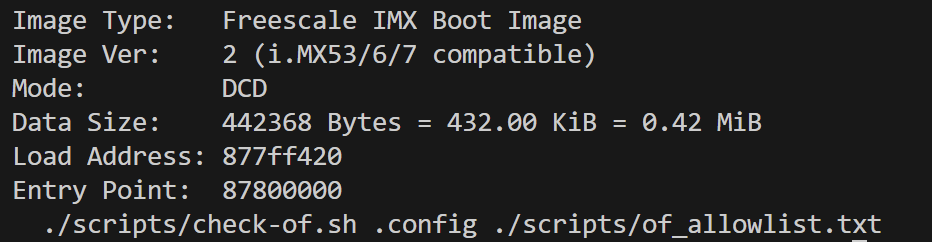

图 3 第一次编译成功

将SD卡插入开发板，用串口连接输出以下信息

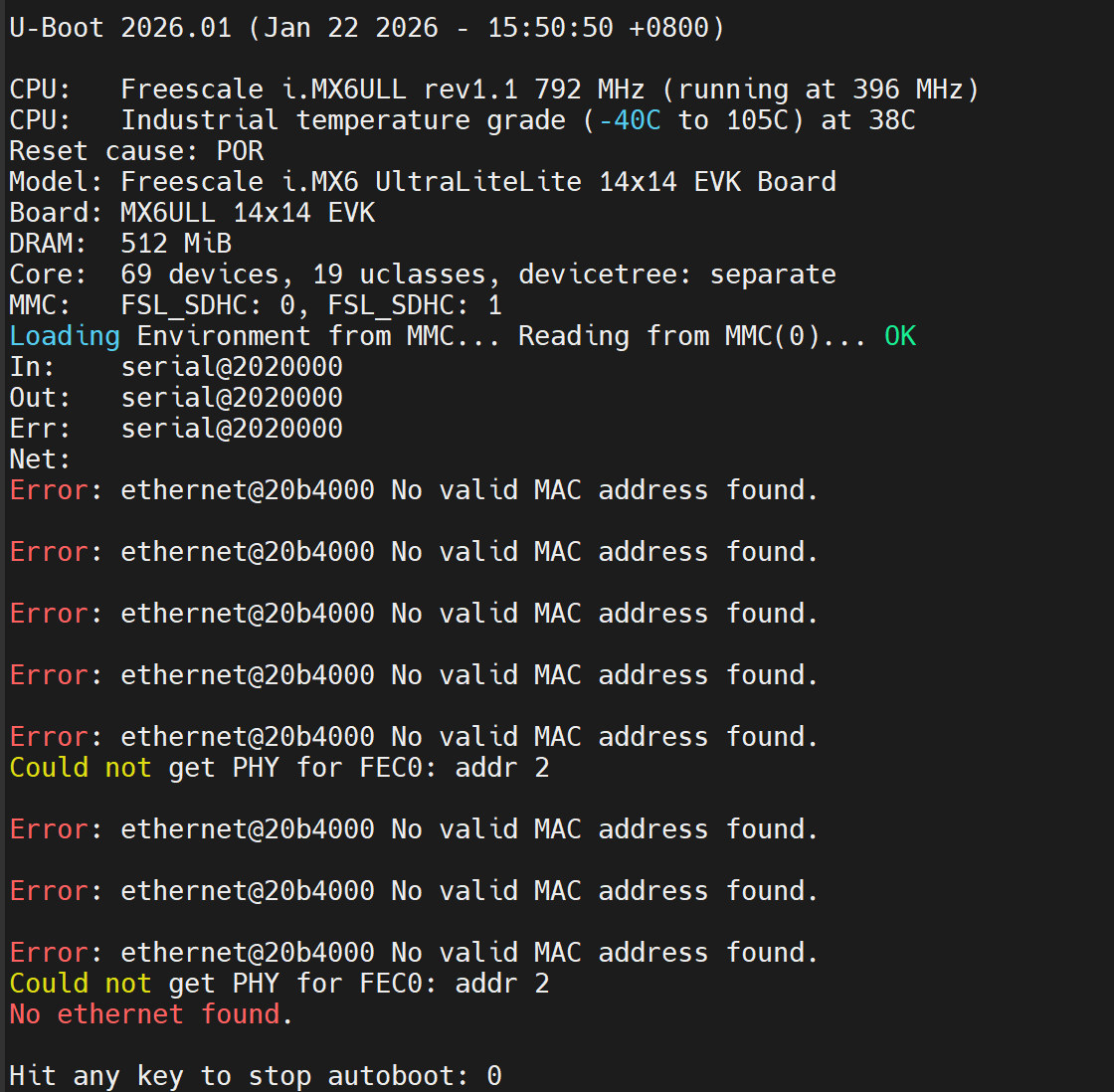

图 4 输出

  由上图可见，只有网络设备出了问题，我们就移植这一部分。

创建自己的开发板文件

新建 defconfig 文件

  在根目录下的configs文件夹中复制一份mx6ull_14x14_evk_defconfig并重命名为mx6ull_hcw_defconfig。

新建include/configs/xxx.h文件

  在此文件夹中复制一份mx6ull_14x14_evk.h，并将其改名为mx6ull_hcw.h

新建板级文件

  在board/freescale文件夹下，复制mx6ullevk并重命名为mx6ull_hcw，修改其中C文件为文件夹同名.c，并且修改其中Makefile为：

1
2
3
4
# SPDX-License-Identifier: GPL-2.0+
# (C) Copyright 2016 Freescale Semiconductor, Inc.

obj-y  := mx6ull_hcw.o

将 imximage.cfg 中的下面一句：

PLUGIN board/freescale/mx6ullevk/plugin.bin 0x00907000

改为：

PLUGIN board/freescale/mx6ull_hcw/plugin.bin 0x00907000

将原文件中的原目录名改成现目录名

1
2
3
4
5
6
7
8
9
10
11
12
if TARGET_MX6UL_14X14_EVK || TARGET_MX6UL_9X9_EVK

config SYS_BOARD
    default "mx6ull_alientek_emmc"

config SYS_VENDOR
    default "freescale"

config SYS_CONFIG_NAME
    default "mx6ull_alientek_emmc"

endif

修改此目录下的MAINTAIN文件，同上几步，也是改成自己的文件目录

试着编译一下

运行

1
2
3
make clean
make mx6ull_hcw_defconfig
make V=1 -j16

无报错，烧录，可以看到我们新建的板级文件可以正常运行，接下来让我们修改网口部分。

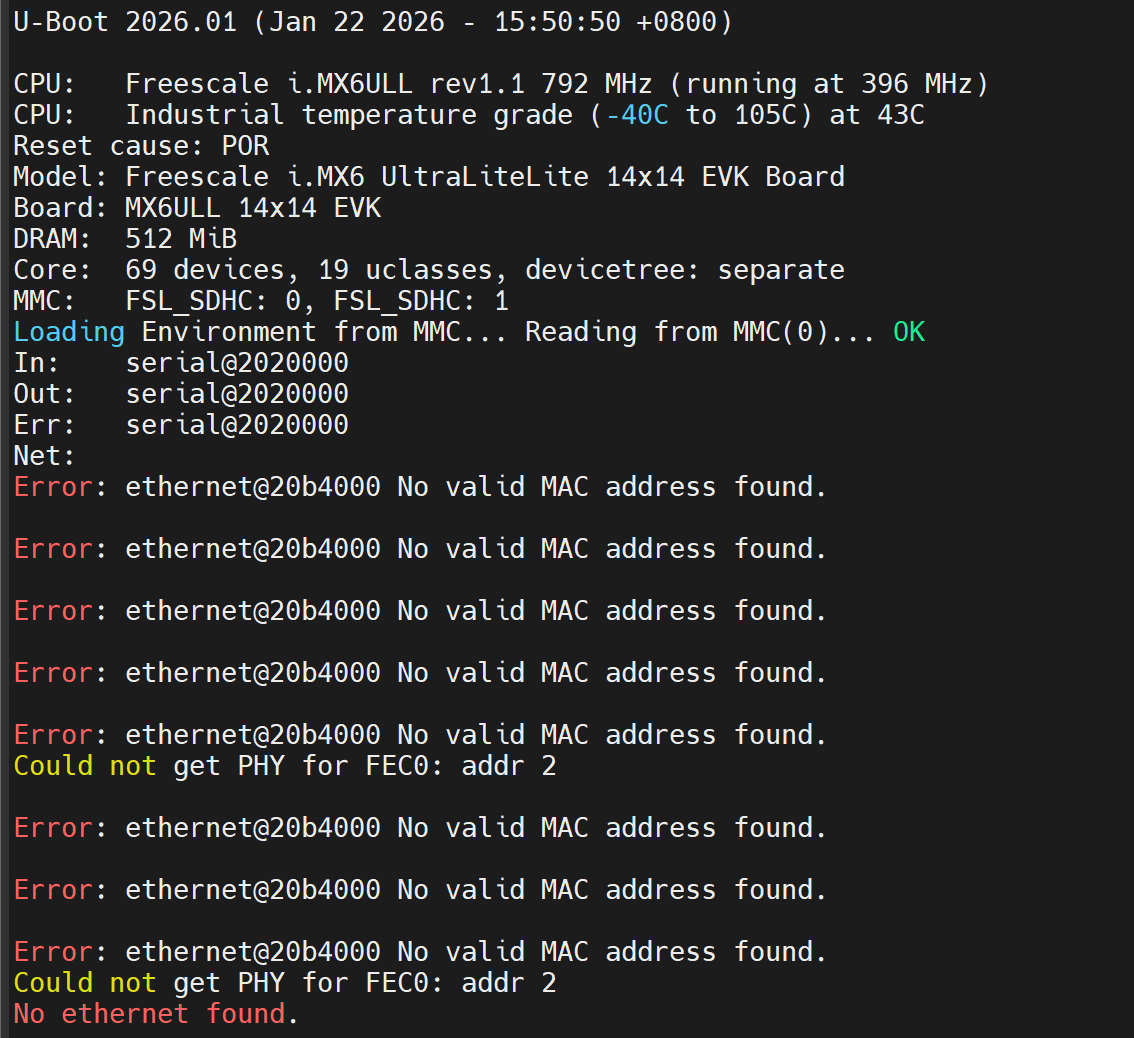

图 5 输出

移植网口部分

  2026版本和2016不同的是使用了默认设备树方式进行配置，从mx6ull_hcw_defconfig中可以看出

1
CONFIG_DEFAULT_DEVICE_TREE="imx6ull-14x14-evk"

  进入/arch/arm/dts文件夹，打开imx6ull-14x14-evk.dts，可以看到

1
2
3
4
5
6
7
8
9
10
11
12
13
14
15
16
17
18
// SPDX-License-Identifier: (GPL-2.0 OR MIT)
//
// Copyright (C) 2016 Freescale Semiconductor, Inc.

/dts-v1/;

#include "imx6ull.dtsi"
#include "imx6ul-14x14-evk.dtsi"

/ {
    model = "Freescale i.MX6 UltraLiteLite 14x14 EVK Board";
    compatible = "fsl,imx6ull-14x14-evk", "fsl,imx6ull";
};

&clks {
    assigned-clocks = <&clks IMX6UL_CLK_PLL3_PFD2>;
    assigned-clock-rates = <320000000>;
};

dts和dtsi文件的关系如下

.dts = 最终可用的“整板描述文件”
.dtsi = 被包含的“设备树片段 / 模块”
dts会被直接编译生成dtb，能被uboot使用

而我们涉及到的这几个文件的主要作用分别是：

1
2
3
imx6ull.dtsi            ← 芯片出厂说明书
imx6ul-14x14-evk.dtsi   ← 官方参考板接线图
imx6ull-14x14-evk.dts   ← “把这块板子声明出来”

  因此我们应着重修改imx6ul-14x14-evk.dtsi文件。

  复制imx6ull-14x14-evk.dts和imx6ul-14x14-evk.dtsi，并将其重命名为imx6ull_hcw.dts和imx6ul-hcw.dtsi,将imx6ull-hcw.dts中的头文件包含改为。

1
2
#include "imx6ull.dtsi"
#include "imx6ul-hcw.dtsi"

  同时需要在 xxx_defconfig 中将CONFIG_DEFAULT_DEVICE_TREE修改为 “imx6ull-hcw”

  修改好后，试着重新编译，发现无报错。接下来我们就分析imx6ul-hcw.dtsi文件，让网口驱动跑起来！

  打开imx6ul-hcw.dtsi，找到原来的网口配置代码：

1
2
3
4
5
6
7
8
9
10
11
12
13
14
15
16
17
18
19
20
21
22
23
24
25
26
27
28
29
30
&fec2 {
    pinctrl-names = "default";
    pinctrl-0 = <&pinctrl_enet2>;
    phy-mode = "rmii";
    phy-handle = <&ethphy1>;
    phy-supply = <&reg_peri_3v3>;
    status = "okay";

    mdio {
        #address-cells = <1>;
        #size-cells = <0>;

        ethphy0: ethernet-phy@2 {
            compatible = "ethernet-phy-ieee802.3-c22";
            reg = <2>;
            micrel,led-mode = <1>;
            clocks = <&clks IMX6UL_CLK_ENET_REF>;
            clock-names = "rmii-ref";

        };

        ethphy1: ethernet-phy@1 {
            compatible = "ethernet-phy-id0022.1560";
            reg = <1>;
            micrel,led-mode = <1>;
            clocks = <&clks IMX6UL_CLK_ENET2_REF>;
            clock-names = "rmii-ref";
        };
    };
};
姓名 是什么 作用
FEC/MAC i.MX6ULL 芯片内部的一个 硬件模块 帧收发、DMA、校验和、高速数据通道。
PHY 一颗真正的芯片 模拟信号、10/100M编码、网线插拔检测、LED驱动，网口与SOC之间的桥梁
MDIO 一条管理总线 读 PHY ID、读链路状态、配速率。MDIO 引脚是 从 FEC 出来的，PHY 只是“被管理对象”

  SoC 与网口之间的数据传输通过 PHY 完成，而 PHY 的配置与状态管理通过 MDIO 进行。 以 fec2（第二个 FEC MAC）为例，这份代码第2-3行配置了这个设备只有一种引脚模式，为default，并且配置是pinctrl_enet2，在下面代码中有定义。phy-mode = “rmii”表明在这颗phy和soc之间使用的是RMII接口模式，phy-handle = <&ethphy1>表明这个网口接的是哪个芯片，在下面的代码中有定义，phy-supply = <&reg_peri_3v3>告诉系统这个PHY的电源使用3.3V，status = “okay”表示设备启用。

  mdio{…}是指MDIO总线节点，ethphy0是我的第一个phy，compatible = “ethernet-phy-ieee802.3-c22”表示这是一个符合 IEEE 802.3 Clause 22 规范的以太网 PHY，设备地址是2，clocks = <&clks IMX6UL_CLK_ENET_REF>;表明这个 PHY 使用 i.MX6ULL 输出的 ENET 参考时钟，clock-names 用于为该时钟命名以便驱动引用。

那么接下来我们开始移植，找到引脚配置代码

1
2
3
4
5
6
7
8
9
10
11
12
13
14
15
16
17
18
19
20
21
22
23
24
25
26
27
pinctrl_enet1: enet1grp {
    fsl,pins = <
        MX6UL_PAD_ENET1_RX_EN__ENET1_RX_EN    0x1b0b0
        MX6UL_PAD_ENET1_RX_ER__ENET1_RX_ER    0x1b0b0
        MX6UL_PAD_ENET1_RX_DATA0__ENET1_RDATA00    0x1b0b0
        MX6UL_PAD_ENET1_RX_DATA1__ENET1_RDATA01    0x1b0b0
        MX6UL_PAD_ENET1_TX_EN__ENET1_TX_EN    0x1b0b0
        MX6UL_PAD_ENET1_TX_DATA0__ENET1_TDATA00    0x1b0b0
        MX6UL_PAD_ENET1_TX_DATA1__ENET1_TDATA01    0x1b0b0
        MX6UL_PAD_ENET1_TX_CLK__ENET1_REF_CLK1    0x4001b031
    >;
};

pinctrl_enet2: enet2grp {
    fsl,pins = <
        MX6UL_PAD_GPIO1_IO07__ENET2_MDC     0x1b0b0
        MX6UL_PAD_GPIO1_IO06__ENET2_MDIO    0x1b0b0
        MX6UL_PAD_ENET2_RX_EN__ENET2_RX_EN  0x1b0b0
        MX6UL_PAD_ENET2_RX_ER__ENET2_RX_ER  0x1b0b0
        MX6UL_PAD_ENET2_RX_DATA0__ENET2_RDATA00 0x1b0b0
        MX6UL_PAD_ENET2_RX_DATA1__ENET2_RDATA01 0x1b0b0
        MX6UL_PAD_ENET2_TX_EN__ENET2_TX_EN  0x1b0b0
        MX6UL_PAD_ENET2_TX_DATA0__ENET2_TDATA00 0x1b0b0
        MX6UL_PAD_ENET2_TX_DATA1__ENET2_TDATA01 0x1b0b0
        MX6UL_PAD_ENET2_TX_CLK__ENET2_REF_CLK2  0x4001b031
    >;
};

  以pinctrl_enet1: enet1grp为例，这段代码定义了一组ENET1网口要用到的引脚，并指定每个引脚的功能，每个引脚用什么电气参数(PAD控制)，其格式为

[物理引脚]__ [复用成什么功能]    [电气参数]

我们新建一个网口复位引脚，如下

1
2
3
4
5
6
7
8
9
10
pinctrl_enet1_reset: enet1resetgrp {
    fsl,pins = <
        MX6UL_PAD_SNVS_TAMPER7__GPIO5_IO07  0x000000
    >;
};
pinctrl_enet2_reset: enet2resetgrp {
    fsl,pins = <
        MX6UL_PAD_SNVS_TAMPER8__GPIO5_IO08  0x000000
    >;
};

  FEC配置代码修改后如下

1
2
3
4
5
6
7
8
9
10
11
12
13
14
15
16
17
18
19
20
21
22
23
24
25
26
27
28
29
30
31
32
33
34
35
36
37
38
39
40
41
42
43
44
45
46
47
48
49
&fec1 {
    pinctrl-names = "default";
    pinctrl-0 = <&pinctrl_enet1>;
    phy-mode = "rmii";
    phy-handle = <&ethphy0>;
    phy-supply = <&reg_peri_3v3>;
    status = "disabled";
};

&fec2 {
    pinctrl-names = "default";
    pinctrl-0 = <&pinctrl_enet2>;
    phy-mode = "rmii";
    phy-handle = <&ethphy1>;
    phy-supply = <&reg_peri_3v3>;
    status = "okay";
    local-mac-address = [02 12 34 56 78 9a];

    mdio {
        #address-cells = <1>;
        #size-cells = <0>;

        ethphy0: ethernet-phy@2 {
            compatible = "ethernet-phy-ieee802.3-c22";
            reg = <2>;
            micrel,led-mode = <1>;
            clocks = <&clks IMX6UL_CLK_ENET_REF>;
            clock-names = "rmii-ref";

            reset-gpios = <&gpio5 7 GPIO_ACTIVE_LOW>;
            reset-assert-us = <10000>;
            reset-deassert-us = <10000>;

        };

        ethphy1: ethernet-phy@1 {
            compatible = "ethernet-phy-ieee802.3-c22";
            reg = <1>;
            micrel,led-mode = <1>;
            clocks = <&clks IMX6UL_CLK_ENET2_REF>;
            clock-names = "rmii-ref";


            reset-gpios = <&gpio5 8 GPIO_ACTIVE_LOW>;
            reset-assert-us = <10000>;
            reset-deassert-us = <10000>;
        };
    };
};

  主要修改了以下几个部分

①、关闭FEC1，只使能FEC2，因为正点原子的MINI板上与ENET相连的是FEC2。
②、修改 compatible ，告诉内核 PHY 是一个标准 Clause22 PHY，让内核自己识别。
③、添加复位代码，当 U-Boot 决定要用这个 PHY 时，拉这根复位脚。
④、设定本地 MAC 地址

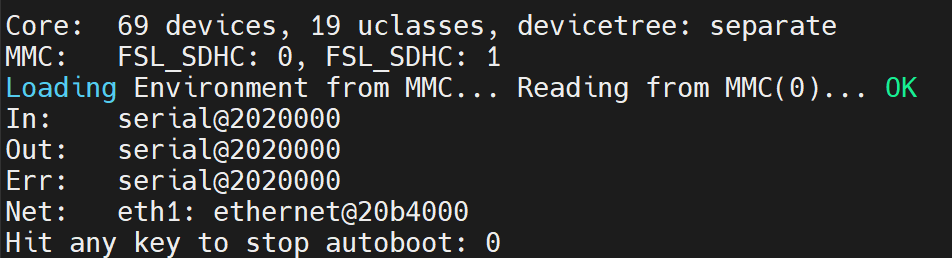

图 6 网卡驱动成功

结语

在这个过程中，我逐步理清了几个过去容易混淆的概念：FEC 只是 SoC 内部的 MAC 控制器，真正与网线打交道的是 PHY；RMII 承载的是高速数据，而 MDIO 只是一个低速的“管理通道”；设备树的职责不是“写驱动”，而是准确描述硬件连接关系，让通用驱动能够工作。

接下来，可以在此基础上继续深入：例如将 MAC 地址移入 EEPROM、分析 PHY 自协商过程，或者进一步对接 Linux 内核网络子系统。

但无论走到哪一步，这次移植经历已经证明了一点——理解结构，比跑通结果更重要。
