Linux驱动学习日记(7) Uboot学习(二)

发表于 分类于 ，

程序入口

  分析u-boot.lds链接脚本（图1）可以得知，程序的入口是一个名为_start的函数，哲理的_start指的是文件arch/arm/lib/vector.S中的函数，如图2所示。可以看到，_start后面是中断向量表，从图中的“.section “.vectors”, “ax””可以看出此代码存放在.vectors段中。

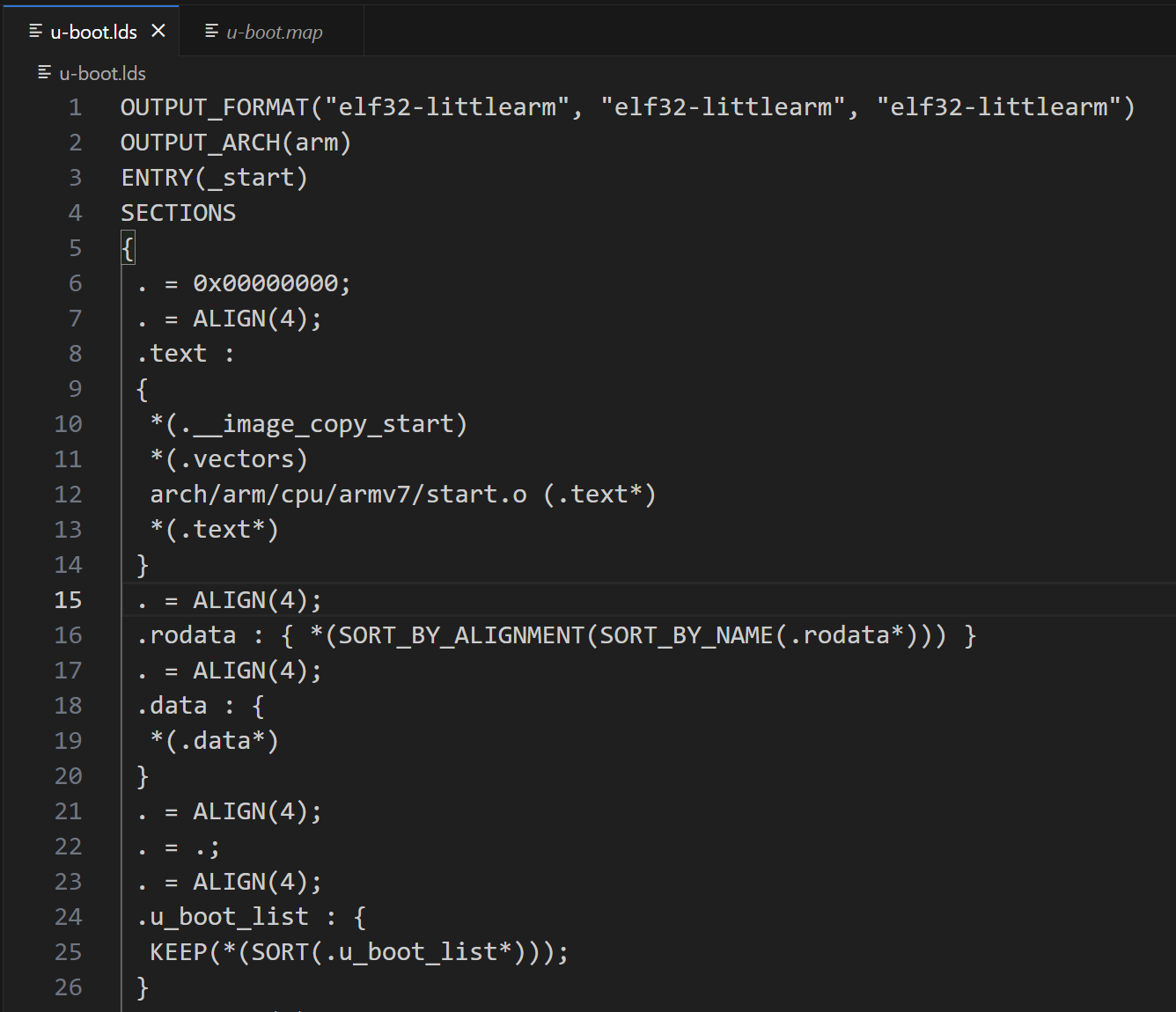

图 1 u-boot.lds

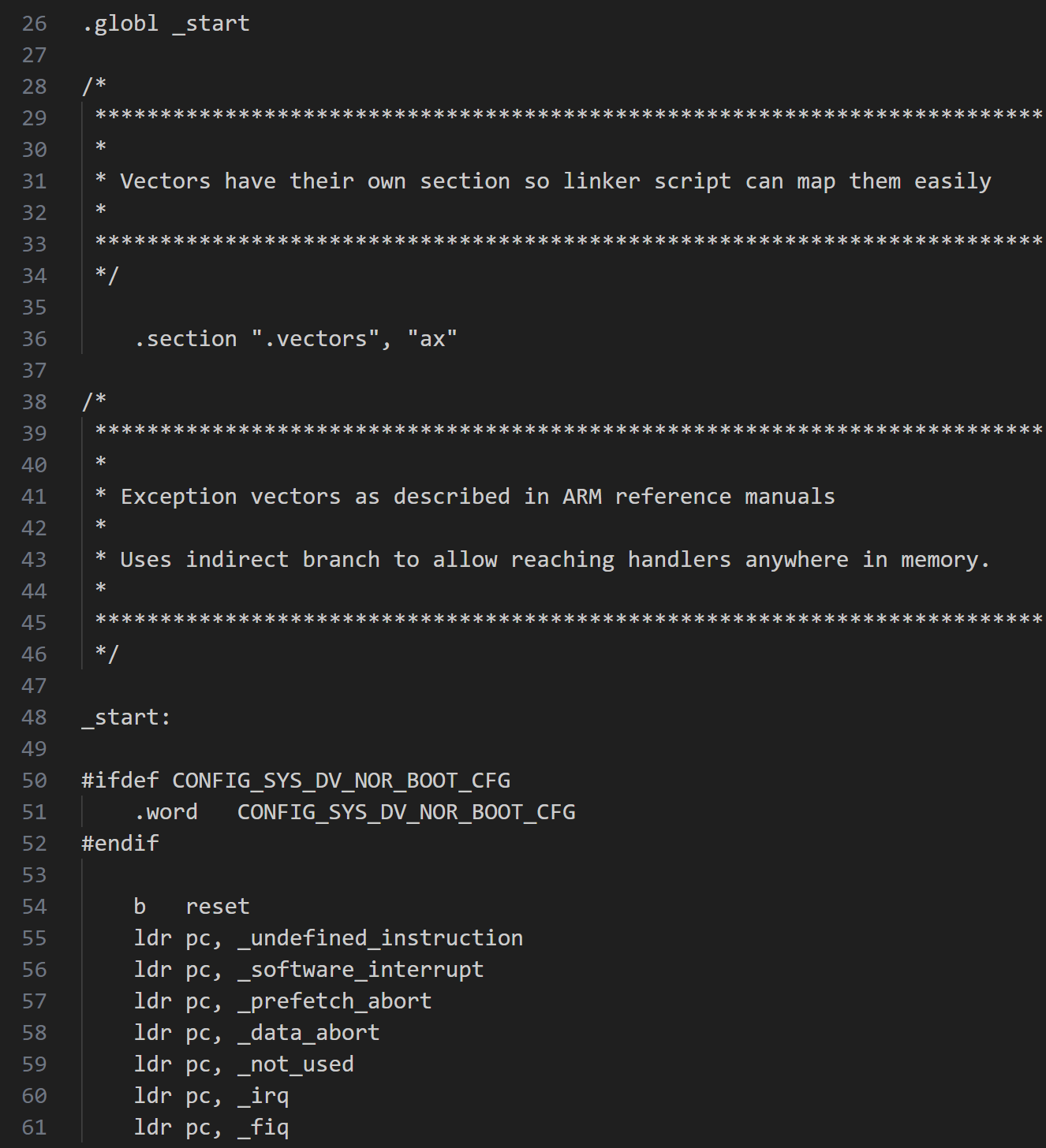

图 2 vector.S

  u-boot.map 是 uboot 的映射文件，可以从此文件看到某个文件或者函数链接到了哪个地址，从图3的 932 行可以看到__image_copy_start 为 0X87800000，而.text 的起始地址也是 0X87800000。

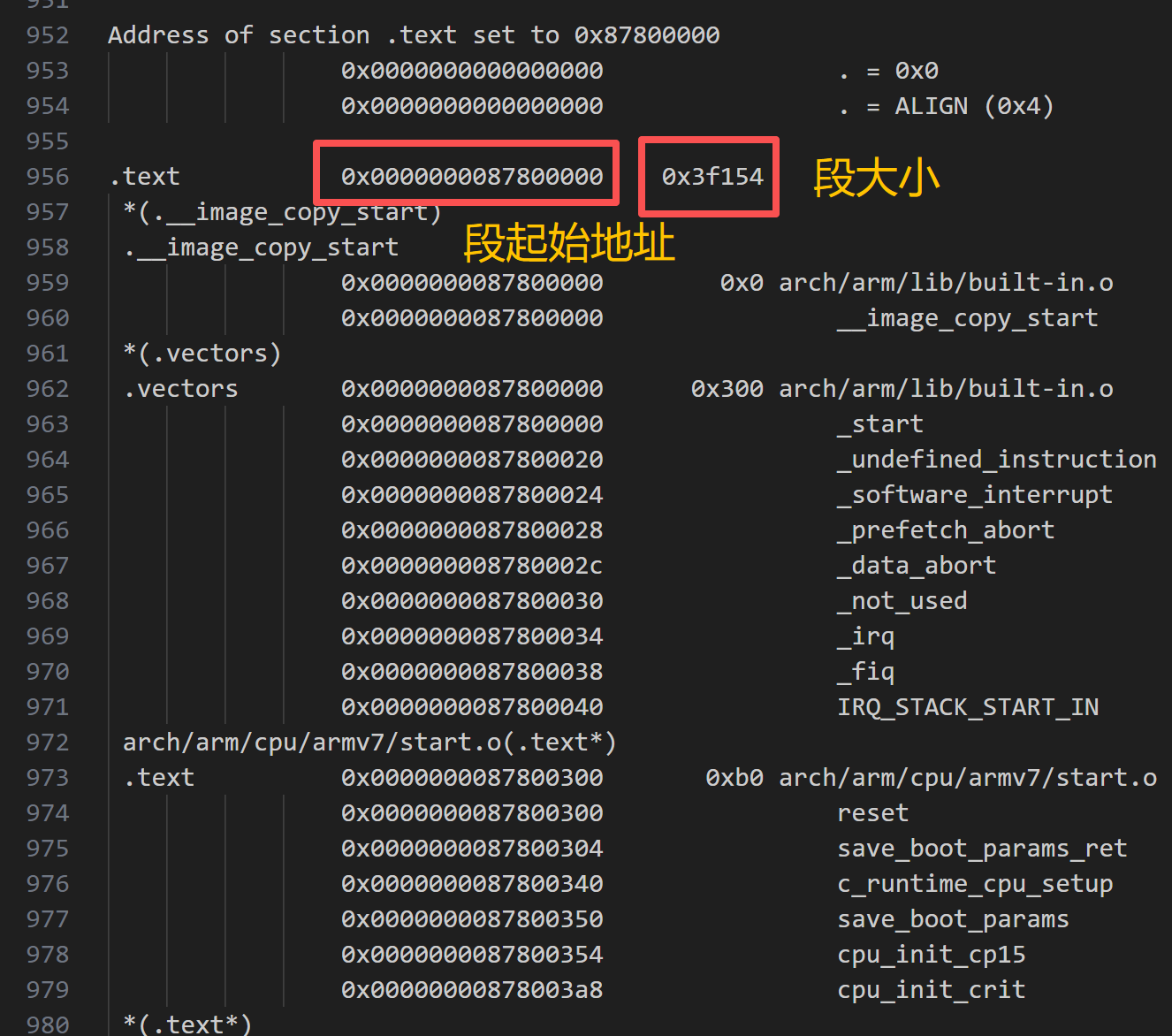

图 3 u-boot.map
这里的__image_copy_start只是一个标记，并不占用实际空间。.vector段的内容包含于.text段。

U-Boot启动流程

  从图2中可以得知_start函数运行后先跳转到了一个名为reset的函数，这个函数定义在arch/arm/cpu/armv7/start.S，代码如下：

1
2
3
reset:
    /* Allow the board to save important registers */
    b    save_boot_params

  reset又跳转到了save_boot_params函数，save_boot_params函数又跳转到了save_boot_params_ret函数，save_boot_params_ret代码如下：

1
2
3
4
5
6
7
8
9
10
11
12
save_boot_params_ret:
    /*
     * disable interrupts (FIQ and IRQ), also set the cpu to SVC32 mode,
  * except if in HYP mode already
  */
    mrs r0, cpsr
    and r1, r0, #0x1f  @ mask mode bits
    teq r1, #0x1a  @ test for HYP mode
    bicne r0, r0, #0x1f  @ clear all mode bits
    orrne r0, r0, #0x13  @ set SVC mode
    orr r0, r0, #0xc0  @ disable FIQ and IRQ
    msr cpsr,r0

  这一段的主要功能就是设置处理器进入SCV模式，并且关闭FIQ和IRQ这两个中断，之后再执行下面的代码：

1
2
3
4
5
6
7
8
9
10
11
12
13
14
15
16
17
18
19
20
21
22
/*
 * Setup vector:
 * (OMAP4 spl TEXT_BASE is not 32 byte aligned.
 * Continue to use ROM code vector only in OMAP4 spl)
 */
#if !(defined(CONFIG_OMAP44XX) && defined(CONFIG_SPL_BUILD))
    /* Set V=0 in CP15 SCTLR register - for VBAR to point to vector */
    mrc p15, 0, r0, c1, c0, 0   @ Read CP15 SCTLR Register
    bic r0, #CR_V  @ V = 0
    mcr p15, 0, r0, c1, c0, 0 @ Write CP15 SCTLR Register

    /* Set vector address in CP15 VBAR register */
    ldr r0, =_start
    mcr p15, 0, r0, c12, c0, 0 @Set VBAR
#endif

    /* the mask ROM code should have PLL and others stable */
#ifndef CONFIG_SKIP_LOWLEVEL_INIT
    bl cpu_init_cp15
        cpu_init_crit
#endif
    bl _main

  这段代码先清理了SCTLR.V位，告诉CPU别再用老的向量表，用VBAR指定的位置，然后设置VBAR为0x87800000，在异常发生时让CPU从0x87800000开始找向量表。接下来就是执行cpu_init_cp15函数，这函数也是在start.S中，这个函数都是一些和CP15有关的内容，通常会进行关闭MMU、配置cache等操作。cpu_init_crit也是定义在start.S中，它仅仅调用了lowlevel_init函数，这个函数定义在arch/arm/cpu/armv7/lowlevel_init.S，内容如下：

1
2
3
4
5
6
7
8
9
10
11
12
13
14
15
16
17
18
19
20
21
22
23
24
25
26
27
28
29
30
31
32
33
34
35
36
37
38
39
40
41
42
43
44
45
46
#include <asm-offsets.h>
#include <config.h>
#include <linux/linkage.h>

ENTRY(lowlevel_init)
    /*
    * Setup a temporary stack. Global data is not available yet.
    */
    ldr sp, =CONFIG_SYS_INIT_SP_ADDR
    bic sp, sp, #7 /* 8-byte alignment for ABI compliance */
#ifdef CONFIG_SPL_DM
    mov r9, #0
#else
    /*
    * Set up global data for boards that still need it. This will be
    * removed soon.
    */
#ifdef CONFIG_SPL_BUILD
    ldr r9, =gdata
#else
    sub sp, sp, #GD_SIZE
    bic sp, sp, #7
    mov r9, sp
#endif
#endif
    /*
    * Save the old lr(passed in ip) and the current lr to stack
    */
    push {ip, lr}

    /*
    * Call the very early init function. This should do only the
    * absolute bare minimum to get started. It should not:
    *
    * - set up DRAM
    * - use global_data
    * - clear BSS
    * - try to start a console
    *
    * For boards with SPL this should be empty since SPL can do all of
    * this init in the SPL board_init_f() function which is called
    * immediately after this.
    */
    bl s_init
    pop {ip, pc}
    ENDPROC(lowlevel_init)

pc寄存器正在执行的指令
ip是“临时中转寄存器”
lr是保存返回地址的寄存器，无法嵌套调用

  这段代码第一步先建立了一个临时栈，给CPU一个可以用的栈指针；第二步决定要不要用global_data(r9)，gd是一个通过r9间接访问的一块内存，再U-Boot启动过程中，gd先被放在临时SRAM里，等DDR初始化完成后进行重定位，gd会被memcpy到DDR，r9会更新为新地址；第三步保存ip和lr；第四步调用s_init()函数；第五步将两个数据出栈，此时的pc指向的是调用lowlevel_init指令之后的那句语句（lr入栈时的数据）。

  s_init定义在文件arch/arm/cpu/armv7/mx6/soc.c中。这个函数中会判断当前 CPU 类型，如果 CPU 为 MX6SX、 MX6UL、 MX6ULL 或 MX6SLL 中的任意一种，那么就会直接返回，相当于 s_init 函数什么都没做。所以对于 I.MX6UL/I.MX6ULL 来说， s_init 就是个空函数。从 s_init 函数退出以后进入函数 lowlevel_init，但是 lowlevel_init 函数也执行完成了，返回到了函数 cpu_init_crit，函数 cpu_init_crit 也执行完成了，最终返回到 save_boot_params_ret。

graph LR
    subgraph Init_Loop[初始化过程]
        save_boot_params_ret --> cpu_init_crit
        cpu_init_crit --> lowlevel_init
        lowlevel_init --> s_init
        s_init --> save_boot_params_ret
    end
    save_boot_params_ret -->|初始化完成| _main

  _main函数定义在文件arch/arm/lib/crt0.S中，函数内容如下：

1
2
3
4
5
6
7
8
9
10
11
12
13
14
15
16
17
18
19
20
21
22
23
24
25
26
27
28
29
30
31
32
33
34
35
36
37
38
39
40
41
42
43
44
45
46
47
48
49
50
51
52
53
54
55
56
57
58
59
60
61
62
63
64
65
66
67
68
69
70
71
72
73
74
75
76
77
78
79
80
81
82
83
84
85
86
87
88
89
90
91
92
93
94
95
96
97
98
99
100
101
102
103
104
105
106
107
108
109
110
111
112
113
ENTRY(_main)

    /*
    * Set up initial C runtime environment and call board_init_f(0).
    */

#if defined(CONFIG_SPL_BUILD) && defined(CONFIG_SPL_STACK)
    ldr sp, =(CONFIG_SPL_STACK)
#else
    ldr sp, =(CONFIG_SYS_INIT_SP_ADDR)
#endif
#if defined(CONFIG_CPU_V7M) /* v7M forbids using SP as BIC destination */
    mov r3, sp
    bic r3, r3, #7
    mov sp, r3
#else
    bic sp, sp, #7 /* 8-byte alignment for ABI compliance */
#endif
    mov r0, sp
    bl board_init_f_alloc_reserve
    mov sp, r0
    /* set up gd here, outside any C code */
    mov r9, r0
    bl board_init_f_init_reserve

    mov r0, #0
    bl board_init_f

#if ! defined(CONFIG_SPL_BUILD)

/*
* Set up intermediate environment (new sp and gd) and call
* relocate_code(addr_moni). Trick here is that we'll return
* 'here' but relocated.
*/

    ldr sp, [r9, #GD_START_ADDR_SP] /* sp = gd->start_addr_sp */
#if defined(CONFIG_CPU_V7M) /* v7M forbids using SP as BIC destination */
    mov r3, sp
    bic r3, r3, #7
    mov sp, r3
#else
    bic sp, sp, #7 /* 8-byte alignment for ABI compliance */
#endif
ldr r9, [r9, #GD_BD]  /* r9 = gd->bd */
sub r9, r9, #GD_SIZE  /* new GD is below bd */

adr lr, here
ldr r0, [r9, #GD_RELOC_OFF]  /* r0 = gd->reloc_off */
add lr, lr, r0
#if defined(CONFIG_CPU_V7M)
    orr lr, #1    /* As required by Thumb-only */
#endif
    ldr r0, [r9, #GD_RELOCADDR]  /* r0 = gd->relocaddr */
    b relocate_code
here:
/*
 * now relocate vectors
 */

    bl relocate_vectors

/* Set up final (full) environment */

    bl c_runtime_cpu_setup /* we still call old routine here */
#endif
#if !defined(CONFIG_SPL_BUILD) || defined(CONFIG_SPL_FRAMEWORK)
# ifdef CONFIG_SPL_BUILD
    /* Use a DRAM stack for the rest of SPL, if requested */
    bl spl_relocate_stack_gd
    cmp r0, #0
    movne sp, r0
    movne r9, r0
# endif
    ldr r0, =__bss_start /* this is auto-relocated! */

#ifdef CONFIG_USE_ARCH_MEMSET
    ldr r3, =__bss_end  /* this is auto-relocated! */
    mov r1, #0x00000000  /* prepare zero to clear BSS */

    subs r2, r3, r0  /* r2 = memset len */
    bl memset
#else
    ldr r1, =__bss_end  /* this is auto-relocated! */
    mov r2, #0x00000000  /* prepare zero to clear BSS */

clbss_l:cmp r0, r1   /* while not at end of BSS */
#if defined(CONFIG_CPU_V7M)
    itt lo
#endif
    strlo r2, [r0]  /* clear 32-bit BSS word */
    addlo r0, r0, #4  /* move to next */
    blo clbss_l
#endif

#if ! defined(CONFIG_SPL_BUILD)
    bl coloured_LED_init
    bl red_led_on
#endif
    /* call board_init_r(gd_t *id, ulong dest_addr) */
    mov     r0, r9                  /* gd_t */
    ldr r1, [r9, #GD_RELOCADDR] /* dest_addr */
    /* call board_init_r */
#if defined(CONFIG_SYS_THUMB_BUILD)
    ldr lr, =board_init_r /* this is auto-relocated! */
    bx lr
#else
    ldr pc, =board_init_r /* this is auto-relocated! */
#endif
    /* we should not return here. */
#endif

ENDPROC(_main)

  _main多次切栈，多次切gd，做了一次代码的整体移动，最终不返回，它负责把系统从 裸启动态 推进到 可长期运行态。
①、建立最初可用的C环境，这是早期SRAM.ORCAM栈，不是最终栈，只为board_init_f服务。

1
2
ldr sp, =(CONFIG_SYS_INIT_SP_ADDR)
bic sp, sp, #7

②、预留早期内存。第一步从当前栈顶向下预留空间，再把gd放进去，最后让r9指向新的gd。这段代码中，board_init_f_alloc_reserve会从当前sp向下切一块内存，预留gd、early malloc、board info后返回新的r0，所以需要更新sp和r9寄存器的值。

1
2
3
4
5
mov r0, sp
bl  board_init_f_alloc_reserve
mov sp, r0
mov r9, r0
bl  board_init_f_init_reserve

③、board_init_f函数，主要进行初始化时钟 / PLL、初始化 DDR、填充gd->ram_size、gd->relocaddr、gd->reloc_off。

④、切换到真正的DDR栈、新gd。这几句代码将在SRAM的栈和gd转到了DDR中。

1
2
3
4
5
ldr sp, [r9, #GD_START_ADDR_SP]
bic sp, sp, #7

ldr r9, [r9, #GD_BD]
sub r9, r9, #GD_SIZE

⑤、代码重定位。先将lr保存为目前代码的地址，然后将其加上relocation偏移后就变成了here在DDR中应该对应的地址，relocate_code将整个U-Boot从Falsh/Rom复制到了DDR，并跳回lr指向的位置，此时的PC已经在DDR中。

1
2
3
4
5
6
adr lr, here
ldr r0, [r9, #GD_RELOC_OFF]
add lr, lr, r0

ldr r0, [r9, #GD_RELOCADDR]
b   relocate_code

⑥、回到here并清BSS。然后跳入最终初始化函数board_init_r。

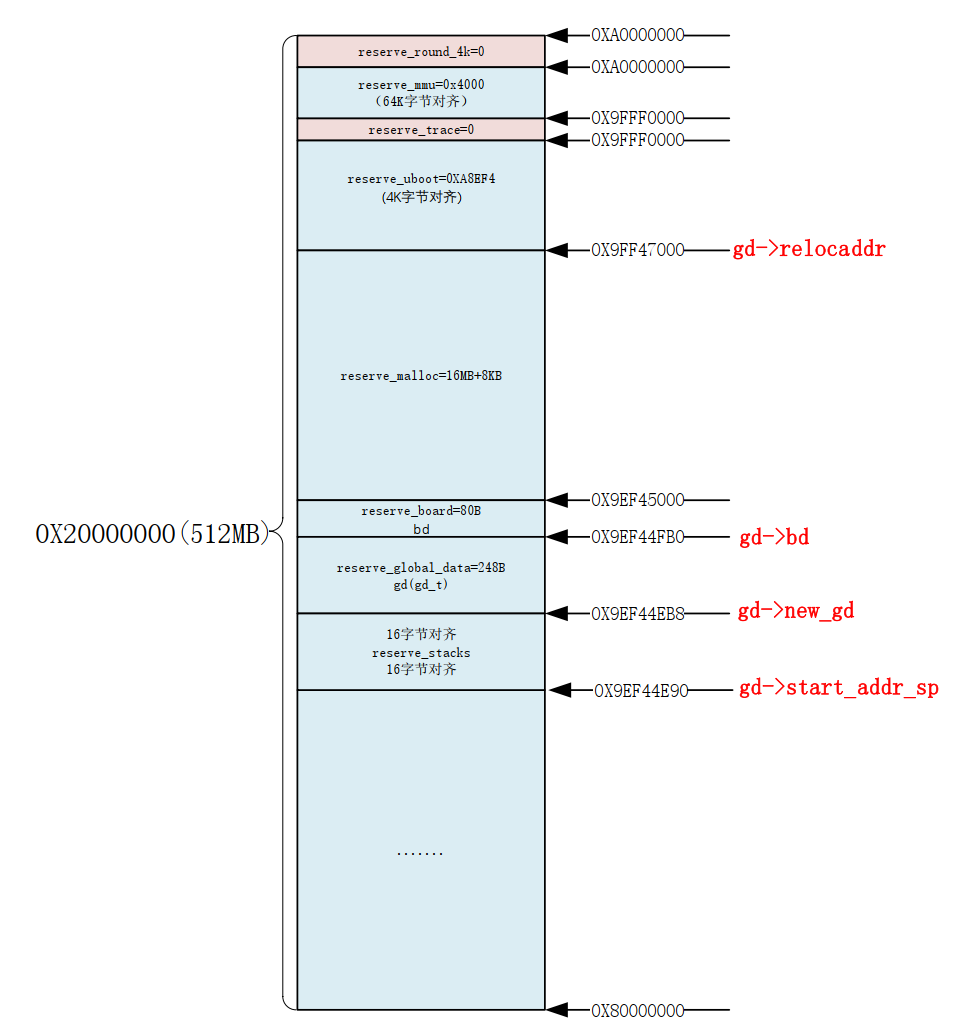

图 4 最终内存分配图

总结

U-Boot 启动过程中，内存的使用经历了从寄存器到 SRAM、再到 DDR 的逐步解锁过程。通过临时栈、early reserve 区和可迁移的 global_data，U-Boot 在没有 C 运行时的情况下完成了 DDR 初始化和代码重定位，最终建立起完整、稳定的 C 运行内存环境。
